电磁流量计
当前位置:首页>>产品中心>>流量仪表>>电磁流量计

电磁流量计

产品详情


性能特点

◆仪表结构简单、可靠,无可动部件,工作寿命长。

◆无截流阻流部件,不存在压力损失和流体堵塞现象。

◆无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。

◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

 ◆备有管道式、插入式等多种流量计型号。

◆高清晰度LCD背光显示。

技术参数

◆仪表精度:管道式0.5级、1.0级;插入式2.5级

◆测量介质:电导率大于5μS/cm的各种液体和液固两相流体。

◆流速范围:0.2~8m/s

◆工作压力:1.6MPa

◆环境温度:-40℃~+50℃

◆介质温度:聚四氟乙烯衬里≤180℃

橡胶材质衬里≤65℃

◆防爆标志:ExmibdⅡBT4

◆防爆证号:GYB01349

◆外磁干扰:≤400A/m

◆外壳防护:一体化型: IP65;

型:  传感器IP68(水下5米)

转换器IP65

◆输出信号:4~20mA.DC,负载电阻0~750Ω

◆通讯输出:RS485或CAN总线

◆电气连接:M20×1.5内螺纹,φ10电缆孔

◆电源电压:90~220V.AC、24±10%V.DC

◆最大功耗:≤10VA

仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

      Q=πD²V/4       Q:流量(/h)  D:管道内径   V:流速(m/h)

电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

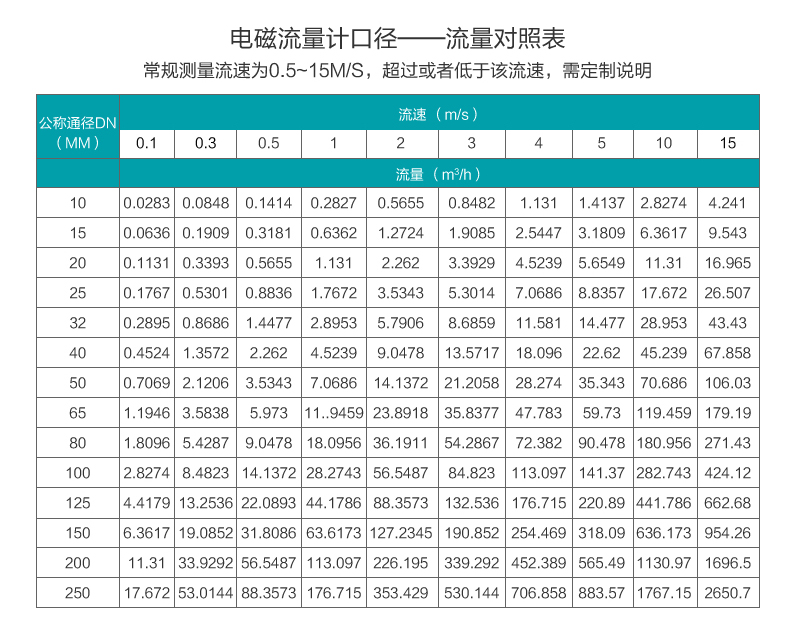

◆参考流量范围


电磁流量计的主要优点如下:

1)电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。

    2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。

    3)电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。

    4)电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。

    5)电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。

    6)工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为电磁流量计的应用和发展奠定了基础。
