电磁流量计
当前位置：首页>>产品中心>>流量仪表>>电磁流量计

酸碱流量计

产品详情


酸碱电磁流量计的详细资料：

      酸碱电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量

FNL污水电磁流量计电磁流量计是采用微智能化技术开发的一种高技术产品。它分为现场显示型(一体型)和远传显示型(分体型)两大类．它用于测量封闭管道中导电液体和浆液的体积流量，适用于化工、电力、冶矿、石油、给排水、造纸、医药、食品等部门。

测量原理

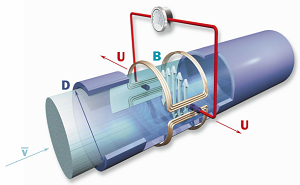

测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动，导体中产生感应电动势，其感应电动势E为：

20151223201833_97839E=K×B×D×V

E : 感应电动势

K : 仪表常数

B : 磁感应强度

D : 测量管直径

V : 平均流速
测量流量时，流体流过垂直于流动方向的磁场．导电性液体的流动感出一个与平均流速(亦即体积流量)成正比的电压，因此要求被测的流动液体具有最低限度的电导率。其感应通过二个与液体直接接触的电极检出，并通过电缆传送至放大器，然后转换成统一输出信号。

测量方式的优势：

1、测量管内无阻流件，因此无附加压力损失。

2、由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值。因此，从电极平面至传感器上游端平面间所需直管段相对较短，长度为5×DN(D N为导管的内直径)。

3、只有管道和电极与被测液体接触。因此，只要合理选择电极及管道内衬材料，即可达到耐腐蚀、耐磨损的要求。
4、传感器输出信号是一个与平均流速成线性关系的电动势。

5、测量结果与液体的压力、温度、密度、粘度、电导率(不少于最低电导率)等物理参数无关，所以测量精度高、工作可靠。

◆参考流量范围
口径（mm）
流量范围（m3/h）
口径（mm）
流量范围（m3/h）
φ15
0.06~6.36
φ450
57.23～5722.65
φ20
0.11～11.3
φ500
70.65～7065.00
φ25
0.18～17.66
φ600
101.74～10173.6
φ40
0.45～45.22
φ700
138.47～13847.4
φ50
0.71～70.65
φ800
180.86～18086.4
φ65
1.19～119.4
φ900
228.91～22890.6
φ80
1.81～180.86
φ1000
406.94～40694.4
φ100
2.83～282.60
φ1200
553.90～55389.6
φ150
6.36～635.85
φ1600
723.46～72345.6
φ200
11.3～1130.4
φ1800
915.62～91562.4
φ250
17.66～1762.5.
φ2000
1130.4～113040.00
φ300
25.43～2543.40
φ2200
1367.78～136778.4
φ350
34.62～3461.85
φ2400
1627.78～162777.6
φ400
45.22～4521.6
φ2600
1910.38～191037.6
型 谱
型号
口径

LDB
15~2600


代号
电极材料

K1
316L
K2
HB
K3
HC
K4
钛
K5
钽
K6
铂合金
K7
不锈钢涂覆碳化钨

代号
内衬材料

C1
聚四氟乙烯F4
C2
聚全氟乙丙烯F46
C3
聚氟合乙烯FS
C4
聚录丁橡胶
C5
聚氨脂橡胶

代号
功能
E1
0.3级
E2
0.5级
E3
1级
F1
4－20Madc,负载≤750Ω
F2
0-3khz,5v有源，可变脉宽，输出高端有效频率
F3
RS485接口
T1
常温型
T2
高温型
T3
超高温型
P1
1．0MPa
P2
1．6MPa
P3
4．0MPa
P4
16MPa
D1
220VAC±10％
D2
24VDC±10％
J1
一体型结构
J2
分体型结构
J3
防爆一体型结构







酸碱流量计的主要优点如下：
1）电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗最低的流量仪表之一。
2）可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3）电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。
4）电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
5）电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
6）工业用电磁流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和发展奠定了基础。
