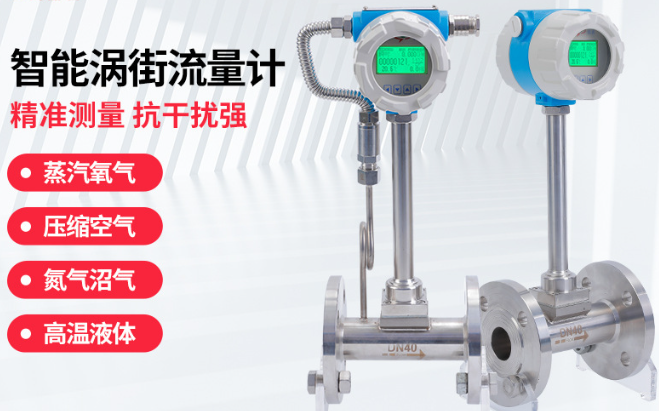

涡街流量计
产品详情

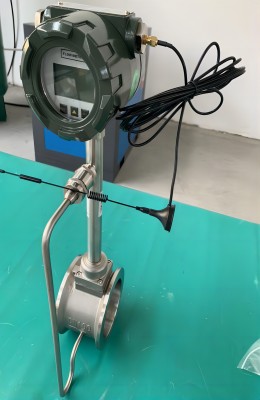

涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单一流量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。
1.工作原理
涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
2. 仪表特点与用途
特点:
无可动部件,长期稳定,结构简单便于安装和维护
采用消扰电路和抗振动传感头,具有一定抗环境振动性能
采用超低功耗单片微机技术,可选用3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正,提高测量精度
压力损失小,量程范围宽
采用EEPROM对累积流量进行掉电保护
用途:
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
3.技术参数
表1
公称通经(mm) | DN15-DN2000 |
仪表材质 | 1Cr18Ni 9Ti |
公称压力(Mpa) | PN1.6Mpa;PN2.5Mpa; PN4.0Mpa |
被测介质温度(℃) | -40~+250℃ ;-40~+350℃ |
环境条件 | 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa |
精度等级 | 测量液体:示值的±0.5 测量气体或蒸汽:示值的±1.0、±1.5 |
量程比 | 1:10;1:15 |
阻力损失系数 | Cd<2.6 |
输出信号 | 传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器:两线制4 ~ 20mADC电流信号 |
供电电源 | 传感器:+12VDC 、+24VDC(可选) 变送器:+24VDC 现场显示型:仪表自带3.2V锂电池 |
信号传输线 | STVPV3×0.3(三线制),2×0.3(二线制) |
传输距离 | ≤500m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
允许振动加速度 | 1.0g |
4.产品型号与标记
表2
产品型号与标记 | 说明 | ||||||||
种类LUG | 利用卡门涡街原理,流量传感器 | ||||||||
检测方法 | B | 压电式 | |||||||
E | 电容式 | ||||||||

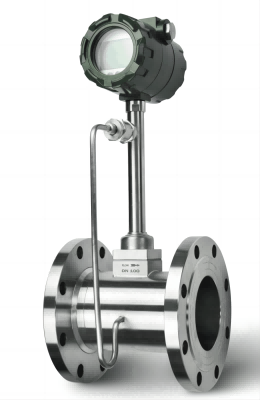

法 兰 连 接 | 1 | 表体法兰标准:GB/T9119·10-2000 | |||||||

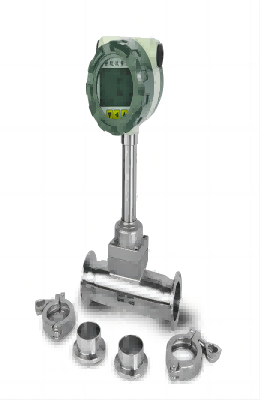

法 兰 卡 装 | 2 | 产品出厂自带卡装法兰、螺栓及垫片 | |||||||
被测介质 | 气 体 | 3 | |||||||
液 体 | 2 | ||||||||
蒸 汽 | 4 | ||||||||
口 径 | 01 | 20mm | |||||||
02 | 25mm | ||||||||
04 | 40mm | ||||||||
05 | 50mm | ||||||||
06 | 65mm | ||||||||
08 | 80mm | ||||||||
10 | 100mm | ||||||||
12 | 125mm | ||||||||
15 | 150mm | ||||||||
20 | 200mm | ||||||||
25 | 250mm | ||||||||
30 | 300mm | ||||||||
信号及转换器类型 | Z | 一体型 | |||||||
1 | 电压脉冲 | ||||||||
2 | 4~20mADC,二线制 | ||||||||
4 | 电池供电,现场液晶显示 | ||||||||
3 | 现场液晶显示,4~20mADC | ||||||||

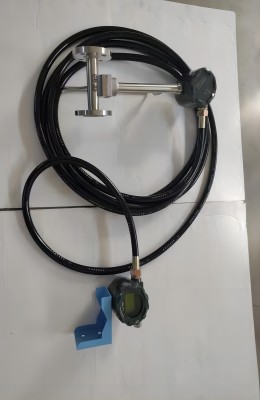

F | 分体型 | ||||||||
N | 电压脉冲 | ||||||||
C | 4~20mADC,带电流指示表头 | ||||||||
B | 防爆,ExdIIBT6 | ||||||||
P | 不防爆 |
例:选用一台法兰卡装式防爆型涡街流量计测量蒸汽,管道为DN50、现场需要显示流量并远传电流信号,其产品型号应为:LUGB-2305ZCB
5.选型
A. 一般液体和气体适用流量范围见表3
表3
口径 (mm) | 液体 | 气体 | ||
流量 | 频率 | 流量 | 频率 | |
(m3/h) | (Hz) | (m3/h) | (Hz) | |
20 | 1~10 | 40~396 | 5.5~50 | 218~1982 |
25 | 1.6~16 | 32~325 | 8.5~70 | 172~1420 |
40 | 2.5~25 | 13~130 | 22~220 | 115~1147 |
50 | 3.5~35 | 9~93 | 36~320 | 96~854 |
65 | 6.5~68 | 8~82 | 50~480 | 61~583 |
80 | 10~100 | 6~65 | 70~640 | 45~417 |
100 | 15~150 | 5~50 | 130~1100 | 43~367 |
125 | 27~275 | 5~47 | 200~1700 | 33~290 |
150 | 40~400 | 4~40 | 280~2240 | 27~221 |
200 | 80~800 | 3~33 | 580~4960 | 24~207 |
250 | 120~1200 | 3~26 | 970~8000 | 20~171 |
300 | 180~1800 | 2~22 | 1380~11000 | 17~136 |
* * 表中频率为理论值。液体使用流量范围的测试条件是常温水(t=20℃,ρ=1000Kg/m3)。气体使用测量范围的测试条件是常温常压的空气(t=20℃,P=101.325Kpa,ρ=1.205 Kg/m3)

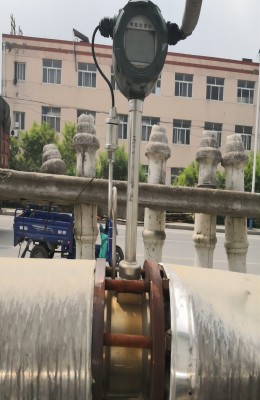

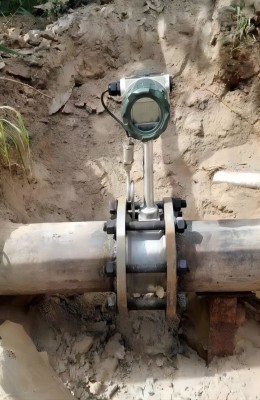

6.流量计的安装要求
1.对环境的要求
Ÿ 流量计最好装在室内,必须安装在室外时应有防潮和防晒措施。
Ÿ 流量计应避免安装在有强电磁场干扰,空间小和维修不方便的场合。
Ÿ 流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场所,若必须安装
时,须有隔热通风措施。
2.对直管段的要求
为了保证准确的测量,流量计的上游必须有足够长的直管段,上游流动分布尽可能不受干扰,如果有控制和节流装置最好装在下游。直管段长度用管道内径D的倍数来表示,上下游最小的直管段要求如下:
3对管道振动的处理
流量计应避免安装在有机械振动的管道上,若不得已要安装时,必须采取减振措施,可加装软管过渡,或者在流量计上下游2D处加装管道固定支撑点并加防震垫。
